CNC
SR20J TYPE C
특징
- · 최첨단 기술을 사용하여 고객의 취향에 맞춘 복합부품용 CNC자동선반
- · 저렴한 비용, 안정적인 공간확보, 다기능 제어를 통한 고생산성 확보

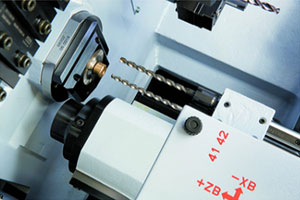

- · 정연 2축 ATTACHMENT로 최대 100mm의 심혈드릴 가공에 대응
- · 편리한 기어 변경
Video
Specification
| 제품사양 | |||
| 20J type C | 20J type N | ||
| 최대 가공 직경 | ø20mm | ||
| 최대스트로크 | 기본 | 205mm | 55mm (max) |
| 매직가이드부시 | 172mm | ||
| 4스핀들 슬리브홀더 | 드릴능력 (max) | ø10mm | |
| 탭핑 능력 (max) | M8 x P1.25 | ||
| 정면 2스핀들 슬리브홀더 | 공구수 | 2 | |
| 드릴능력 (max) | ø8mm | ||
| 구멍깊이 (max) | 100mm | ||
| 회전공구 | 드릴능력 (max) | ø8mm | |
| 탭핑능력 (max) | M6 x P1.0 | ||
| 스핀들속더 (max) | max8,000/1min | ||
| 드라이브 모터 | 1.2KW | ||
| 주축분할 | C축 제어 | ||
| 메인스핀들 속도 | max.10,000/1min | ||
| 메인스핀들 모터 | 2.2KW(연속)/3.7KW(15min) | ||
| 배면 공구대 | ||
| 척킹지름 (max) | ø20mm | |
| 제품배칠길이 (max) | 80mm | |
| 부품돌출길이 (max) | 30mm | |
| 4스핀들 배면공구유닛 | 드릴능력(max)-고정공구 | ø8mm |
| 드릴능력(max)-회전공구 | ø5mm | |
| 탭핑능력(max)-고정공구 | M8 x P1.25 | |
| 탭핑능력(max)-회전공구 | M4 x P0.7 | |
| 서브축분할 | C축 제어 | |
| 서브스핀들속도 | max.8,000/1min | |
| 서브스핀들모터 | 1.5KW(연속)/2.2KW(15분) | |
