CNC

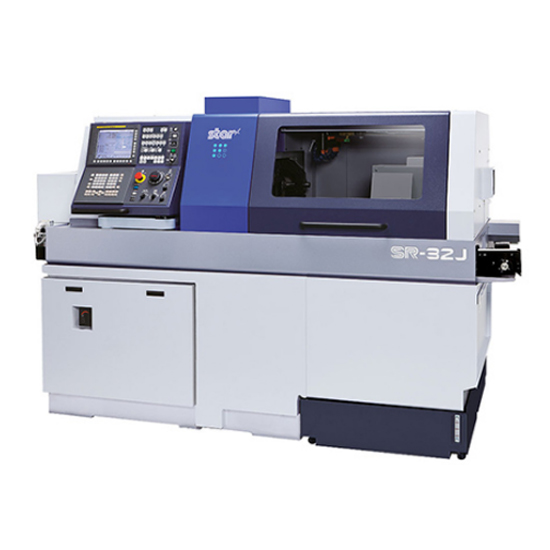

SR-32J
특징
- · 고감성, 고생산성, 저가격으로 대형공작물 가공 달성
- · 정면, 배면 동시가공으로 가공시간단축
- · 공구대와 Slant 베드형 공구대로 고강성 실현
- · 잔재길이 단축에 따른 생산비용 절감(N.G.B)
단조품 가공에 최적대응 메인/서브 강력한 척킹(유압척)
Video
Specification
| 제품사양 | |||
| 32J | 32J type N | ||
| 최대 가공 직경 | ø32mm/ø34mm | ||
| 최대스트로크 | 기본 | 310mm | 80mm (max) |
| 매직가이드부시 | 280mm | ||
| 4스핀들 슬리브홀더 | 드릴능력 (max) | ø13mm | |
| 탭핑 능력 (max) | M12 x P1.75 | ||
| 회전공구 | 드릴능력 (max) | ø8mm | |
| 탭핑능력 (max) | M6 x P1.0 | ||
| 스핀들속더 (max) | max5,000/1min | ||
| 드라이브 모터 | 1.2KW | ||
| 주축분할 | C축 제어 | ||
| 메인스핀들 속도 | max.7,000/1min | ||
| 메인스핀들 모터 | 5.5KW(연속)/7.5KW(15min) | ||
| 배면 공구대 | ||
| 척킹지름 (max) | ø32mm | |
| 제품배출길이 (max) | 125mm | |
| 부품돌출길이 (max) | 45mm | |
| 4스핀들 배면공구유닛 | 드릴능력(max)-고정공구 | ø13mm |
| 드릴능력(max)-회전공구 | ø16mm | |
| 탭핑능력(max)-고정공구 | M10 x P1.5 | |
| 탭핑능력(max)-회전공구 | M5 x P0.8 | |
| 서브축분할 | C축 제어 | |
| 서브스핀들속도 | max.7,000/1min | |
| 서브스핀들모터 | 2.2KW(연속)/3.7KW(15분) | |
